HONTEC - один із провідних виробників багатошарових друкованих плат, який спеціалізується на прототипі високоемісних, малих і швидких прототипів для високотехнологічних галузей 28 країн.
Наша багатошарова друкована плата пройшла сертифікацію UL, SGS та ISO9001, ми також застосовуємо ISO14001 та TS16949.
Розташований уШеньчженьГуандун, HONTEC співпрацює з UPS, DHL та експедиторами світового класу для надання ефективних послуг з доставки. Ласкаво просимо купити багатошарову друковану плату у нас. Кожен запит від клієнтів відповідає на протязі 24 годин.

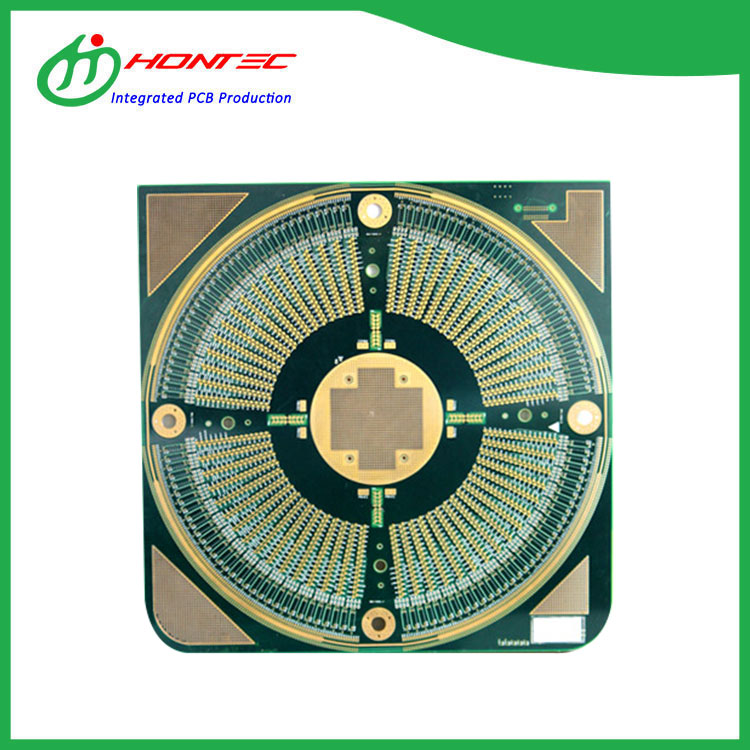

Багатошарова прецизійна друкована плата - Спосіб виготовлення багатошарової дошки, як правило, виготовляється спочатку внутрішнім шаром, а потім одно- або двостороння підкладка виготовляється методом друку та травлення, який включається в зазначений прошарок, а потім нагрівається, під тиском і скріплені. Що стосується подальшого свердління, це те саме, що метод наскрізного отвору покриття двосторонньої дошки.
Багатошарова друкована плата - метод виготовлення багатошарової плати, як правило, виконується спочатку внутрішнім шаром, а потім одно- або двостороння підкладка виготовляється методом друку та травлення, який входить у призначений прошарок, а потім нагрівається , під тиском і склеєними. Що стосується подальшого свердління, то воно те саме, що метод наскрізного отвору покриття двосторонньої плити. Його винайшли в 1961 році.
У епоху дотику друковану плату на конденсаторному екрані застосовували до різного промислового обладнання, наприклад, до промислової автоматизації, терміналів АЗС, екранів літаків, автомобільного GPS, медичного обладнання, банківських POS та банкоматів, промислових вимірювальних приладів та високошвидкісних рейок і т. д. Зачекайте, розгортається нова промислова революція. Далі йдеться про 4-шарову конденсаторну плату, сподіваюся допомогти вам краще зрозуміти 4-шарову конденсаторну друковану плату.
На високій швидкості сліди друкованої плати управління імпедансом використовуються як лінії електропередачі, а електрична енергія може відбиватися туди-назад, як у випадку, коли брижі в озерній воді стикаються з перешкодами. Сліди керованого імпедансу призначені для зменшення електронних віддзеркалень та забезпечення правильного перетворення між слідами друкованої плати та внутрішніми з'єднаннями.
За допомогою вхідного модуля PAD є важливою частиною багатошарової плати. Він не тільки несе виконання основних функцій друкованої плати, але також використовує через-в-PAD для економії місця. Далі йдеться про VIA, пов'язані з PAD PCB, я сподіваюся допомогти вам краще зрозуміти VIA в PAD PCB.
Поховані віаси: поховані віаси з'єднують лише сліди між внутрішніми шарами, щоб вони не були видні з поверхні друкованої плати. Наприклад, 8-шарова дошка, в отворах 2-7 шарів закопані отвори. Далі йдеться про пов'язані з друкованими платами механічні сліпі поховані отвори, я сподіваюся допомогти вам краще зрозуміти друковану плату із заглибленими отворами із заслінкою.
