У гонитві за меншими, легшими та надійнішими електронними продуктами інженери стикаються з фундаментальною проблемою: як розмістити більше функціональних можливостей у обмеженому просторі, зберігаючи довговічність у динамічних умовах. Жорстка гнучка друкована плата стала остаточним рішенням, що поєднує структурну стабільність жорстких друкованих плат із можливістю адаптації гнучких схем. HONTEC зарекомендувала себе як надійний виробник рішень для друкованих плат Rigid-Flex, який обслуговує високотехнологічні галузі в 28 країнах зі спеціалізованим досвідом у виробництві прототипів великої кількості сумішей, малих обсягів і швидких обертів.
Цінність друкованої плати Rigid-Flex виходить далеко за рамки економії місця. Усуваючи роз’єми, кабелі та паяні з’єднання, які традиційно з’єднують окремі жорсткі плати, ця технологія значно підвищує надійність системи, одночасно зменшуючи час складання, вагу та загальну вартість. Застосування, починаючи від медичних пристроїв і аерокосмічних систем до носимих технологій і автомобільної електроніки, все більше залежать від конструкції друкованої плати Rigid-Flex, щоб відповідати високим показникам продуктивності та довговічності.
Розташований у Шеньчжені, Гуандун, HONTEC поєднує передові виробничі можливості з суворими стандартами якості. Кожна виготовлена друкована плата Rigid-Flex має сертифікати UL, SGS та ISO9001, а компанія активно впроваджує стандарти ISO14001 та TS16949. Завдяки логістичним партнерствам, які включають UPS, DHL та експедиторів світового класу, HONTEC забезпечує ефективну глобальну доставку. Відповідь на кожен запит надходить протягом 24 годин, що свідчить про прагнення оперативно реагувати, яке цінують глобальні команди інженерів.
Рішення прийняти друковану плату Rigid-Flex пропонує кілька явних переваг, які безпосередньо впливають на надійність продукту та ефективність виробництва. Традиційні конструкції, які покладаються на з’єднувачі, кабелі та кілька жорстких плат, створюють потенційні точки збою при кожному з’єднанні. Кожен з’єднувач являє собою механічне з’єднання, чутливе до пошкодження вібрацією, корозії та втоми з часом. Жорстка гнучка друкована плата повністю усуває ці точки збою, інтегруючи гнучкі схеми, які служать зв’язком між жорсткими секціями. Ця уніфікована конструкція зменшує трудомісткість монтажу, усуває витрати на закупівлю роз’ємів і усуває ризик неправильної прокладки кабелю під час монтажу. Для додатків, які піддаються повторним рухам, складанням або вібрації, друкована плата Rigid-Flex забезпечує чудову механічну надійність порівняно з альтернативами на основі роз’ємів. Економія простору може бути суттєвою, оскільки гнучкі секції можна складати або згинати, щоб відповідати неправильній формі корпусу, що дозволяє дизайнерам ефективніше використовувати доступний простір. Зниження ваги є ще однією значною перевагою, особливо для аерокосмічних і портативних медичних пристроїв, де кожен грам має значення. HONTEC працює з клієнтами, щоб оцінити ці фактори на ранній стадії проектування, гарантуючи, що рішення про друковану плату Rigid-Flex відповідає як технічним вимогам, так і міркуванням щодо обсягу виробництва.
Перехідна зона, де твердий матеріал зустрічається з гнучким матеріалом, є найбільш критичною зоною у виготовленні друкованих плат Rigid-Flex. HONTEC використовує спеціалізовані інженерні засоби контролю, щоб забезпечити збереження електричної цілісності та механічної міцності цих регіонів протягом усього життєвого циклу продукту. Процес починається з точного вибору матеріалу з використанням гнучких підкладок на основі полііміду, які зберігають гнучкість, пропонуючи чудову термічну стабільність. Під час виготовлення жорсткі секції створюються з використанням стандартного FR-4 або високоякісного ламінату, тоді як гнучкі секції проходять ретельну обробку, щоб зберегти їх гнучкість. Перехідна зона отримує особливу увагу під час нанесення покриття та маски для пайки, гарантуючи, що межа розділу залишається вільною від концентрації напруги, яка може призвести до руйнування провідника під час повторного згинання. HONTEC використовує методи маршрутизації з контрольованою глибиною та лазерної абляції для точного визначення меж переходів. Для конструкцій, які вимагають багаторазового динамічного згинання, команда інженерів оцінює радіус вигину, вимоги до циклу згинання та вибір матеріалу для оптимізації довговічності. Тестування після виготовлення включає випробування циклу згинання для динамічних застосувань і випробування термічного навантаження, щоб підтвердити, що перехідні зони зберігають електричну безперервність при коливаннях температури. Цей комплексний підхід гарантує, що друкована плата Rigid-Flex працює надійно в призначеному середовищі застосування.
Розробка друкованої плати Rigid-Flex для додатків, що включають багаторазове згинання або переміщення, вимагає особливої уваги до факторів, які відрізняються від статичних додатків. Команда інженерів HONTEC наголошує на радіусі вигину як на першорядному критерії — відношення радіуса вигину до товщини гнучкої схеми безпосередньо впливає на термін служби мідних доріжок у динамічних умовах. Для динамічних застосувань рекомендується мінімальний радіус вигину, щонайменше в десять разів перевищує товщину гнучкого контуру, хоча конкретні вимоги залежать від очікуваної кількості циклів згинання. Прокладка траси всередині гнучких ділянок вимагає розміщення провідників у шаховому порядку, а не накладання трас безпосередньо одна на одну, що створює точки напруги під час згинання. Товщина покриття в перехідних зонах отримує особливу увагу, оскільки ця область відчуває концентровану механічну напругу. HONTEC рекомендує не розміщувати переходи, компоненти або наскрізні отвори в зонах гнучкості, оскільки ці елементи створюють локальні точки напруги, які можуть призвести до поломки. Екрануючі шари, якщо потрібно, повинні використовувати візерунки з перехресною штрихуванням, а не суцільну мідь, щоб зберегти гнучкість. Очікувана кількість циклів гнучкості — чи то тисячі для споживчих товарів, чи мільйони для промислового обладнання — визначає правила вибору матеріалів і проектування. Враховуючи ці міркування на етапі проектування, HONTEC допомагає клієнтам створювати рішення для друкованих плат Rigid-Flex, які відповідають вимогам як до електричних характеристик, так і до механічної довговічності.
HONTEC підтримує виробничі можливості, що охоплюють повний спектр вимог до жорстких друкованих плат Rigid-Flex. Конфігурації варіюються від простих двошарових гнучких конструкцій із жорсткими ребрами жорсткості до складних багатошарових конструкцій, що включають глухі отвори, заглиблені отвори та кілька жорстких секцій. Варіанти матеріалів включають стандартні поліімідні гнучкі підкладки, матеріали з низькими втратами для високочастотних гнучких секцій та вдосконалені безклейкі ламінати для застосувань, які вимагають чудової термічної стабільності.
Вибір обробки поверхні враховує як здатність до пайки, так і довговічність при згинанні, причому іммерсійне золото забезпечує плоскі поверхні для компонентів із дрібним кроком, а ENIG підтримує додатки для склеювання проводів. HONTEC підтримує суворий контроль процесу для гнучкого поводження з матеріалами, включаючи середовище з контрольованою вологістю під час виготовлення, щоб запобігти поглинанню вологи, яке може вплинути на якість ламінування.
Інженерним командам, які шукають виробничого партнера, здатного надати надійні рішення для друкованих плат Rigid-Flex від прототипу до виробництва, HONTEC пропонує технічну експертизу, оперативне спілкування та перевірені системи якості, підтверджені міжнародними сертифікатами.
ELIC Rigid-Flex PCB - це технологія отворів для з'єднання в будь-якому шарі. Ця технологія є патентним процесом компанії Matsushita Electric Component в Японії. Він виготовлений з коротковолокнистого паперу DuPont, який просочений високофункціональною епоксидною смолою та плівкою. Потім його виготовляють з лазерного формування отворів і мідної пасти, а мідний лист і дріт пресують з обох сторін, щоб утворити провідну і з’єднану двосторонню пластину. Оскільки в цій технології немає гальванічного мідного шару, провідник виготовляється тільки з мідної фольги, а товщина провідника однакова, що сприяє утворенню більш тонких проводів.
PCB EM-528K-це своєрідна композитна плата, яка з'єднує жорсткі друковані композиції (RPC) та гнучкі PCB (FPC) через отвори. Через гнучкість FPC він може дозволити стереоскопічну проводку в електронному обладнанні, що зручно для 3D -конструкції. В даний час попит на жорстку гнучку друковану плату швидко зростає на світовому ринку, особливо в Азії. У цьому документі узагальнено тенденцію розвитку та тенденцію ринку жорстких гнучких технологій PCB, характеристик та виробничого процесу

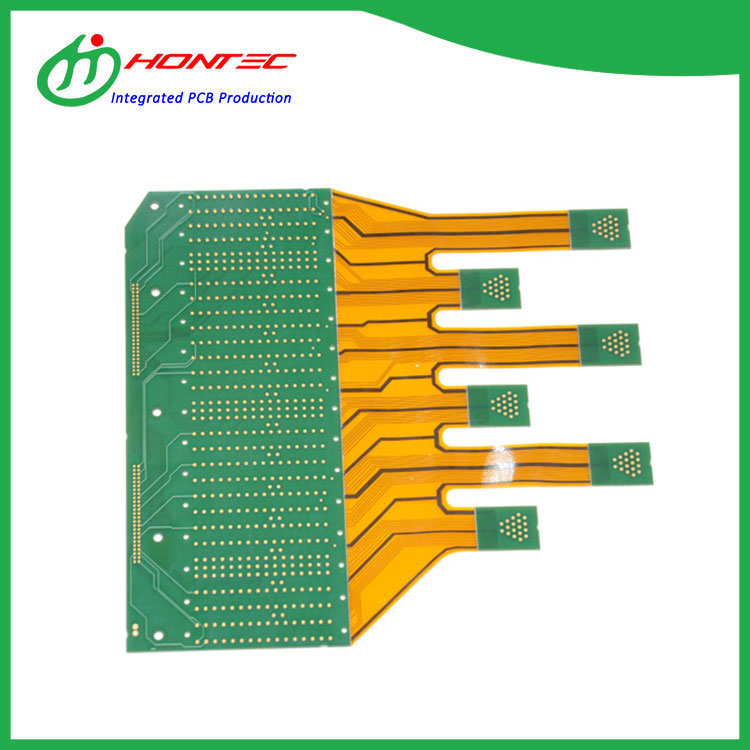

Оскільки дизайн друкованої плати R-5795 широко використовується у багатьох промислових галузях, щоб забезпечити високий рівень успішності вперше, дуже важливо вивчити терміни, вимоги, процеси та найкращі практики жорсткого гнучкого дизайну. Ту-768 жорстка флексна плата можна побачити з назви, що жорстка комбінована ланцюг Flex складається з жорсткої плати та гнучкої технології плати. Ця конструкція полягає в тому, щоб підключити багатошаровий FPC до однієї або декількох жорстких дощок внутрішньо та / або зовні.
PCB AP8545R відноситься до комбінації м'якої дошки та жорсткої дошки. Це ланцюгова плата, утворена шляхом поєднання тонкого гнучкого нижнього шару з жорстким нижнім шаром, а потім ламінуванням в єдиний компонент. Він має характеристики згинання та складання. Завдяки змішаному використанню різних матеріалів та декількох виготовлених етапів, час обробки жорсткої флексуної друкованої плати довше, а вартість виробництва вища.
При захисті друкованої плати електронних споживачів використання друкованої плати R-F775 не тільки максимізує використання простору та мінімізує вагу, але також значно покращує надійність, усуваючи тим самим багато вимог до зварних з'єднань та крихкої проводки, схильної до проблем з підключенням. Тверда плата Flex також має високу стійкість до ударів і може вижити в умовах сильного напруження.
18Layer жорстка флексна друкована плата відноситься до друкованої плати, що містить одну або кілька жорстких ділянок та одну або кілька гнучких ділянок, що складається з жорстких дощок та гнучких дощок упорядковано ламінованими разом, і електрично з'єднаний з металізованими отворами. Жорстка гнучкість друкована плата не тільки може забезпечити функцію підтримки, яку повинна мати жорстка друкована плата, але й має властивість згинання гнучкої плати, яка може відповідати вимогам 3D -збірки.
