У міру того, як електронні системи стають все більш складними, попит на більшу щільність компонентів, покращену цілісність сигналу та покращене керування температурою продовжує зростати. TheБагатошарова друкована платастала стандартом для різноманітних застосувань від телекомунікаційної інфраструктури та медичних пристроїв до автомобільної електроніки та промислових систем керування.HONTECзарекомендувала себе як надійний виробникБагатошарова друкована платарішення, які обслуговують високотехнологічні галузі в 28 країнах зі спеціалізованим досвідом у виробництві прототипів великого обсягу, малих обсягів і швидкого виробництва.
Значення aБагатошарова друкована платаполягає в його здатності відповідати вимогам складної маршрутизації в межах компактного розміру. Укладаючи кілька провідних шарів, розділених ізоляційними матеріалами, ці плати забезпечують виділені площини живлення, площини заземлення та сигнальні шари, які працюють разом, щоб підтримувати цілісність сигналу, мінімізуючи електромагнітні перешкоди.HONTECпоєднує в собі передові виробничі можливості з суворими стандартами якості для виробництва багатошарових друкованих плат, які відповідають найвибагливішим специфікаціям.
Розташований у Шеньчжені, Гуандун,HONTECмає сертифікати, включаючи UL, SGS і ISO9001, активно впроваджуючи стандарти ISO14001 і TS16949. Компанія співпрацює з UPS, DHL і експедиторами світового рівня, щоб забезпечити ефективну глобальну доставку. Відповідь на кожен запит надходить протягом 24 годин, що свідчить про прагнення оперативно реагувати, яке цінують глобальні команди інженерів.
Кількість шарів aБагатошарова друкована платабезпосередньо впливає як на електричні характеристики, так і на вартість виробництва. Додаткові рівні забезпечують виділені канали маршрутизації, які зменшують перевантаження сигналу та забезпечують чітке розділення між аналоговими, цифровими та силовими ланцюгами. Для високошвидкісних конструкцій спеціальні площини заземлення, що примикають до шарів сигналу, створюють лінії передачі з контрольованим опором, які підтримують цілісність сигналу по всій платі. Однак кожен доданий шар збільшує витрати на матеріали, подовжує час виготовлення та ускладнює процеси ламінування та реєстрації.HONTECрекомендує визначати кількість шарів на основі конкретних вимог до дизайну, а не довільних цілей. 4-шарова багатошарова друкована плата часто забезпечує достатню щільність маршрутизації для багатьох додатків, водночас пропонуючи значні переваги в продуктивності порівняно з 2-шаровими конструкціями завдяки виділеній площині живлення та заземлення. Зі збільшенням щільності компонентів або швидкості сигналу стають необхідні 6- або 8-рівневі конфігурації. Для проектів із надзвичайно великою кількістю компонентів або складними вимогами до маршрутизації HONTEC підтримує кількість шарів до 20 із послідовними методами ламінування, які зберігають точність реєстрації. Команда інженерів допомагає клієнтам оптимізувати стеки рівнів для досягнення необхідної продуктивності без зайвих витрат.
Надійність вБагатошарова друкована платаВиробництво вимагає суворого контролю якості на кожному етапі виробництва. HONTEC реалізує комплексні протоколи перевірки та тестування, розроблені спеціально для багатошарової конструкції. Автоматична оптична перевірка перевіряє візерунки внутрішнього шару перед ламінуванням, гарантуючи виявлення будь-яких дефектів до того, як шари стануть недоступними. Рентгенівський огляд підтверджує реєстрацію шару після ламінування, виявляючи будь-яке зміщення, яке може порушити з’єднання між шарами. Тестування імпедансу підтверджує, що контрольовані траси імпедансу відповідають специфікаціям конструкції, використовуючи рефлектометрію в часовій області для вимірювання характеристичного імпедансу в критичних мережах. Аналіз поперечного перерізу забезпечує візуальне підтвердження товщини покриття, вирівнювання шарів і цілісності отворів із зразками, взятими з кожної виробничої партії. Електричні випробування перевіряють безперервність та ізоляцію для кожної мережі, гарантуючи відсутність розривів або коротких замикань у готовій багатошаровій друкованій платі. Випробування на термічну напругу імітує умови складання, піддаючи дошки численним циклам оплавлення для виявлення будь-яких прихованих дефектів, таких як розшарування або тріщини.HONTECзберігає записи про відстеження, які пов’язують кожну багатошарову друковану плату з її виробничими параметрами, підтримуючи аналіз якості та постійне вдосконалення.
Вибір матеріалу фундаментально визначає електричні, теплові та механічні характеристики будь-якогоБагатошарова друкована плата. Стандартні матеріали FR-4 є економічно ефективним рішенням для багатьох застосувань, пропонуючи адекватну термічну стабільність і діелектричні властивості для конструкцій загального призначення. Для багатошарових друкованих плат, які вимагають покращених теплових характеристик, матеріали з високим Tg зберігають механічну стабільність за високих температур під час складання та експлуатації. Високошвидкісні цифрові конструкції вимагають матеріалів із низькими втратами, таких як Isola FR408 або серії Panasonic Megtron, які мінімізують загасання сигналу та зберігають постійну діелектричну проникність у діапазонах частот. Для радіочастотних і мікрохвильових застосувань потрібні спеціальні ламінати від Rogers або Taconic, які забезпечують стабільні електричні властивості на високих частотах. HONTEC працює з клієнтами, щоб вибрати матеріали, які відповідають конкретним вимогам застосування, враховуючи такі фактори, як робоча частота, температурний діапазон і вплив навколишнього середовища. Змішані діелектричні конструкції поєднують різні типи матеріалів в одній багатошаровій друкованій платі, оптимізуючи продуктивність для критичних шарів сигналу, зберігаючи економічну ефективність для некритичних шарів. Команда інженерів надає вказівки щодо сумісності матеріалів, гарантуючи, що вибрані ламінати належним чином склеюються під час ламінування та зберігають надійність протягом життєвого циклу продукту.
HONTECзберігає виробничі можливості, що охоплюють повний спектрБагатошарова друкована платавимоги. Стандартне багатошарове виробництво включає від 4 до 20 шарів зі звичайними наскрізними отворами та розширеними системами реєстрації, які зберігають вирівнювання по всьому стосу. Для конструкцій, що вимагають більшої щільності, можливості HDI підтримують глухі отвори, заховані отвори та мікроперехідні структури, які забезпечують точнішу геометрію маршрутизації та зменшують розмір плати.
Мідні ваги від 0,5 унцій до 4 унцій задовольняють різноманітні вимоги до струмопровідної мережі, тоді як варіанти обробки поверхні включають HASL, ENIG, занурювальне срібло та занурювальне олово, щоб відповідати процесам складання та екологічним вимогам.HONTECобробляє як прототип, так і виробництво з оптимізованими термінами для інженерної перевірки та масового виробництва.
Для команд інженерів, які шукають партнера-виробника, здатного забезпечити надійну роботуБагатошарова друкована платаHONTECпропонує технічний досвід, оперативне спілкування та перевірені системи якості, підтверджені міжнародними сертифікатами.
PCB ST115G - з розвитком інтегрованої технології та технології мікроелектронної упаковки загальна щільність потужності електронних компонентів зростає, тоді як фізичні розміри електронних компонентів та електронного обладнання поступово мають тенденцію до невеликих розмірів та мініатюризації, що призводить до швидкого накопичення тепла , що призводить до збільшення теплового потоку навколо вбудованих пристроїв. Отже, висока температура навколишнього середовища впливатиме на електронні компоненти та пристрої. Тому тепловіддача електронних компонентів стала головним напрямком сучасного виробництва електронних компонентів та електронного обладнання.

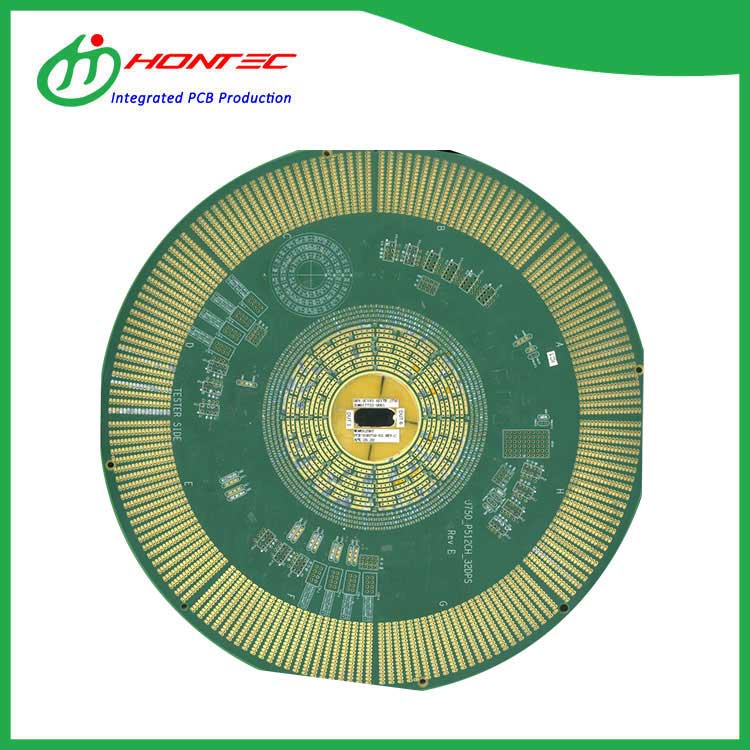

Безгалогенна ПХБ - галоген (галоген) являє собою VII групу незолотого елемента Дужі в Баї, що включає п’ять елементів: фтор, хлор, бром, йод та астат. Астатин є радіоактивним елементом, а галоген зазвичай називають фтором, хлором, бромом та йодом. Безгалогенна друкована плата - це захист навколишнього середовища. ПХБ не містить перерахованих вище елементів.
Друкована плата Tg250 виготовлена з поліімідного матеріалу. Він може довго витримувати високу температуру і не деформується при 230 градусах. Він підходить для обладнання з високою температурою, і його ціна трохи вище, ніж у звичайного FR4
PCB S1000-2M виготовлена з матеріалу S1000-2M зі значенням TG 180. Це хороший вибір для багатошарової друкованої плати з високою надійністю, високою вартістю, високою продуктивністю, стабільністю та практичністю
Для високошвидкісних застосувань продуктивність пластини відіграє важливу роль. Плата IT180A належить до плати з високим вмістом Tg, яка також часто використовується платою з високим вмістом Tg. Він має високу вартість, стабільну продуктивність і може використовуватися для сигналів в межах 10G.
ENEPIG PCB - це абревіатура золочення, паладію та нікелювання. Покриття друкованої плати ENEPIG - це найновіша технологія, що використовується у промисловості електронних схем та напівпровідниковій промисловості. Золоте покриття товщиною 10 нм та паладієве покриття товщиною 50 нм можуть забезпечити хорошу провідність, стійкість до корозії та стійкість до тертя.
