У різних сценаріях додатків,високошвидкісна дошкаДизайн повинен уважно відповідати його основним функціям та фізичним обмеженням, показуючи очевидний диференційований акцент. Як нервовий центр системи, задня площа несе велику відповідальність за з'єднання багатьох карт доньки та реалізації швидкісного обміну даними. Основним викликом цього типу високошвидкісної конструкції плати є подолання проблем цілісності сигналу, спричинених ультрасвисоким взаємозв'язком. Він робить особливий акцент на суворому контролі імпедансу, щоб відповідати високошвидкісним сигнальним каналам, і майже суворі вимоги щодо вибору, макета та процесу буріння роз'ємів. Роздуми та перехрестя повинні бути зведені до мінімуму для забезпечення надійності даних та синхронізації годин у рамках передачі на великі відстані. У той же час величезний фізичний розмір та складна структура укладання задньої площини також висунули унікальні вимоги до розсіювання тепла та механічної міцності.
Для лінійних карток (або візитних карток) високошвидкісна плата на них безпосередньо відповідає за передачу, обробку та переадресацію сигналів. Цей тип дизайну зосереджується на оптимізації шляху передачі сигналів від інтерфейсів до обробки мікросхем. Високошвидкісні дошки повинні ретельно викласти високошвидкісні диференціальні парні лінії, точно контролювати їх однакову довжину, рівну відстань та відстань, щоб мінімізувати інтерференцію між симпіруванням та спотворенням сигналу та забезпечити вірність даних на високих частотах (наприклад, 25G+). Цілісність живлення та джерело живлення з низьким рівнем шуму-ще один ключ, і для високошвидкісних мікросхем необхідно надати надзвичайно "чисте" джерело енергії, за допомогою оптимізованого укладання, великої кількості конденсаторів роз'єднання та можливих розділених шарів живлення. Крім того, щільність розсіювання тепла зазвичай вища, і потрібна тепловідвід або навіть конструкція каналу.

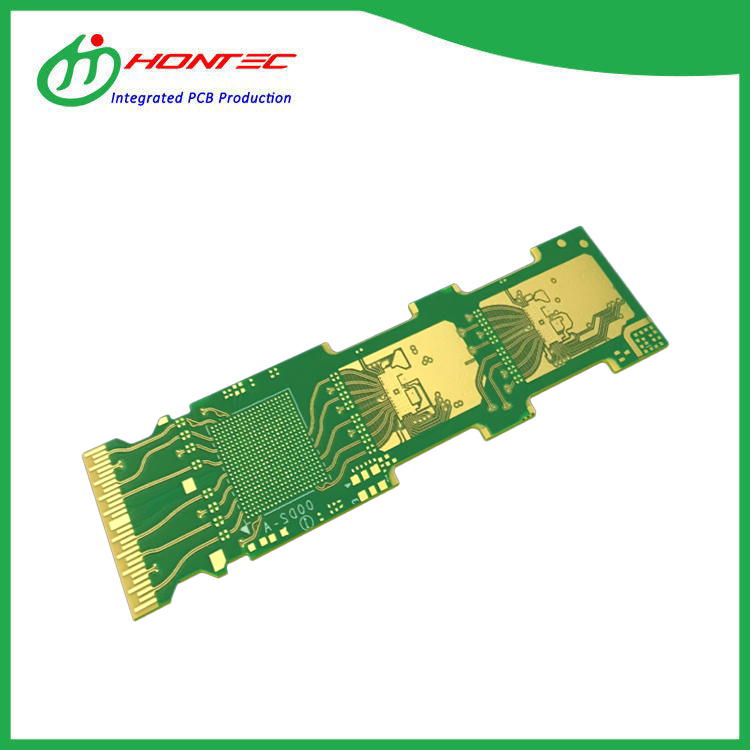

Що стосується оптичних модулів, товисокошвидкісні дошкиВсередині них усвідомлюють електрооптичну/фотоелектричну конверсію в надзвичайно компактному просторі. Основний фокус конструкції сильно стискається до кінцевого балансу між екстремальною мініатюризацією та високочастотними показниками. Площа високошвидкісних дощок дуже дорога, кількість шарів проводки обмежена, а концепція проектування RF широко запозичена. Необхідно тонко імітувати та оптимізувати структуру мікрострип/смугової лінії, звернути особливу увагу на високочастотний ефект шкіри та діелектричні втрати, а вміло використовувати змішані матеріали підкладки (наприклад, FR4 у поєднанні з Роджерсом) для задоволення суворої втрати вставки та повернення втрат. Його конструкція також повинна вирішити проблему електромагнітної сумісності між високошвидкісними мікросхемами, приводними лазерами та лазерами/детекторами на надзвичайно коротких відстанях взаємозв'язку. Підсумовуючи це, при проектуванні високошвидкісних дощок, опорна площа фокусується на стабільності взаємозв'язків великого розміру високої щільності, лінійній картці підкреслює якість сигналу та гарантію живлення інтегрованого шляху, а оптичний модуль проводить високочастотні показники та координацію тепла за межею мініатюризації.
