це не просто стандартна друкована плата. Його конструкція ретельно контролює кілька ключових факторів. Постійність діелектричної проникності (Dk) має першочергове значення, оскільки варіації можуть спотворювати сигнали. Не менш критичним є коефіцієнт дисипації (Df), який визначає, скільки енергії сигналу втрачається у вигляді тепла в матеріалі підкладки. наHвисокочастотна плата. наHONTEC, ми спеціалізуємося на створенні цих критично важливих компонентів, перетворюючи теоретичні принципи проектування у відчутні, високонадійні продукти, які відповідають суворим вимогам сучасних технологій.
Чудова продуктивність сигнального скін-ефекту
Щоб усунути втрату сигналу, ми повинні спочатку зрозуміти, що її спричиняє. АВисокочастотна платаце не просто стандартна друкована плата. Його конструкція ретельно контролює кілька ключових факторів. Постійність діелектричної проникності (Dk) має першочергове значення, оскільки варіації можуть спотворювати сигнали. Не менш критичним є коефіцієнт дисипації (Df), який визначає, скільки енергії сигналу втрачається у вигляді тепла в матеріалі підкладки. наHONTEC, наша філософія дизайну починається з вибору матеріалів. Ми співпрацюємо з провідними постачальниками ламінату, щоб використовувати підкладки з наднизькими та стабільними значеннями Dk/Df, забезпечуючи передбачувану поведінку сигналу від самого заснування плати.
Як контрольований імпеданс і точна маршрутизація роблять різницю
Після вибору правильного матеріалу точність бере верх. Як ми можемо підтримувати цілісність сигналу на всьому шляху трасування. Відповідь полягає в маршрутизації з контрольованим опором і складній конструкції стека. Наша команда інженерів використовує розширене програмне забезпечення для моделювання для моделювання стека друкованої плати перед початком виробництва. Це дозволяє нам визначити точну ширину слідів і відстань для досягнення цільового опору, як правило, 50 або 100 Ом, мінімізуючи відбиття. для aВисокочастотна плата, ця точність не підлягає обговоренню. Ми гарантуємо жорсткі допуски імпедансу, часто всього ±5%, щоб гарантувати, що ваша конструкція працює так само, як змодельована.
Які особливості продукту Боротьба з електромагнітними перешкодами
Перешкоди, як випромінювані, так і отримані, можуть пошкодити чутливу схему. Отже, як добре спроектованийВисокочастотна платазахиститися від цього. Наш підхід інтегрує кілька стратегій безпосередньо у виготовлення плати:
Розширені схеми заземлення:Використання багатоточкового заземлення та виділених площин заземлення для забезпечення чистого відліку та екранування.
Екранування переходів:Реалізація шахового "зшивання" отворів навколо критичних трас для створення кліток Фарадея.
Оздоблення поверхні:Пропонуємо такі варіанти, як Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) для чудової поверхневої провідності та цілісності сигналу на високих частотах.
Щоб проілюструвати специфікації, які втілюють ці принципи в життя, розглянемо параметри стандартуHONTECвисокочастотна пропозиція:
| Параметр Категорія | Типова специфікація | Вигода |
|---|---|---|

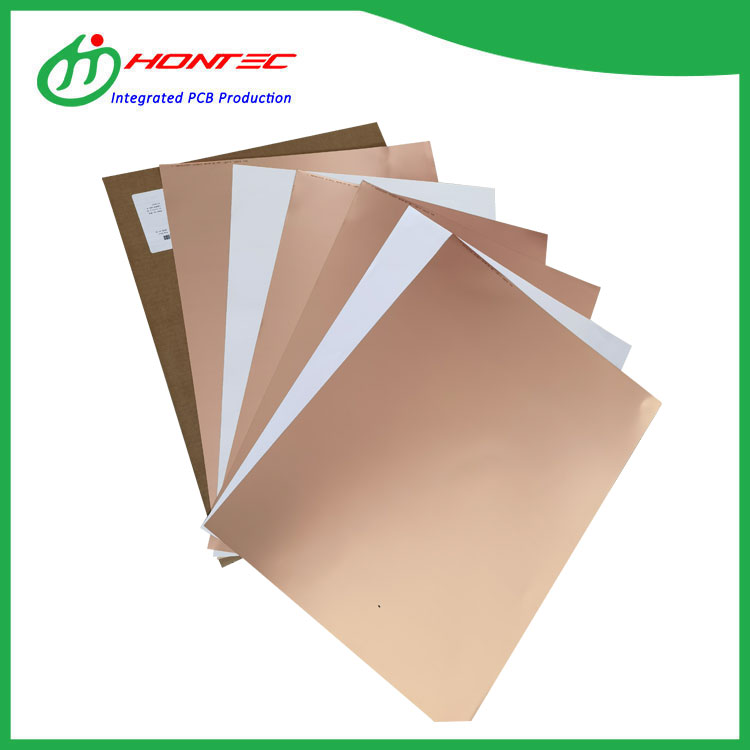

| HONTEC | Rogers RO4350B, Taconic TLY | Низькі втрати, стабільний Dk для стабільної продуктивності |
| Толерантність до опору | ±5% або краще | Зменшує відображення сигналу та забезпечує цілісність |
| Мінімальний слід/простір | 3/3 млн | Забезпечує щільну, високошвидкісну маршрутизацію |
| Оздоблення поверхні | ENEPIG, Immersion Silver | Чудова продуктивність сигнального скін-ефекту |
| Толерантність до отворів із покриттям | ±2 мільйони | Забезпечує надійність через з'єднання та екранування |
Чому партнерство з досвідченим виробником є вирішальним
Проектування надійнеВисокочастотна платавиходить за контрольний список. Це вимагає глибоких знань про матеріал, точного виробництва та суворих випробувань. Ось деHONTECперевага стає очевидною. Наші знання перетворюють складні конструкції на високопродуктивні продукти, які можна виготовляти. Ми не просто постачаємо дошки; ми стаємо продовженням вашої команди інженерів, пропонуючи зворотній зв’язок «Дизайн для технологічності» (DFM) для запобігання проблемам. Завдяки нашому найсучаснішому обладнанню та контрольованому технологічному середовищу ми гарантуємо кожнеВисокочастотна платащо виходить з нашого підприємства, відповідає найвищим стандартам якості та продуктивності.
Чи готові ви усунути втрату сигналу та перешкоди у своїй наступній високошвидкісній конструкції? Співпрацюйте з командою, яка розуміє критичні нюанси. НехайHONTECзабезпечити надійну, високоефективну основу, на яку заслуговує ваша інновація.Зв'яжіться з намисьогодні з вимогами вашого проекту, і давайте обговоримо, як ми можемо втілити в життя ваші найскладніші високочастотні програми.
