Оптоелектронна друкована платає основним компонентом сучасної оптичної та електронної інтеграції, що підтримує програми, де світлові сигнали та електронне керування повинні працювати з точністю та стабільністю. Ця стаття містить вичерпне пояснення того, як працює оптоелектронна друкована плата, проблеми, з якими стикаються клієнти під час проектування та виробництва, і як вибрати надійні рішення для вимогливих середовищ. Він також пояснює вибір матеріалів, міркування щодо структурного дизайну, методи контролю якості та сценарії застосування, допомагаючи інженерам і особам, які приймають рішення, зменшити ризики та підвищити продуктивність системи. HONTEC пропонує оптоелектронні рішення для друкованих плат, розроблені для забезпечення надійності, масштабованості та довгострокової стабільності роботи.

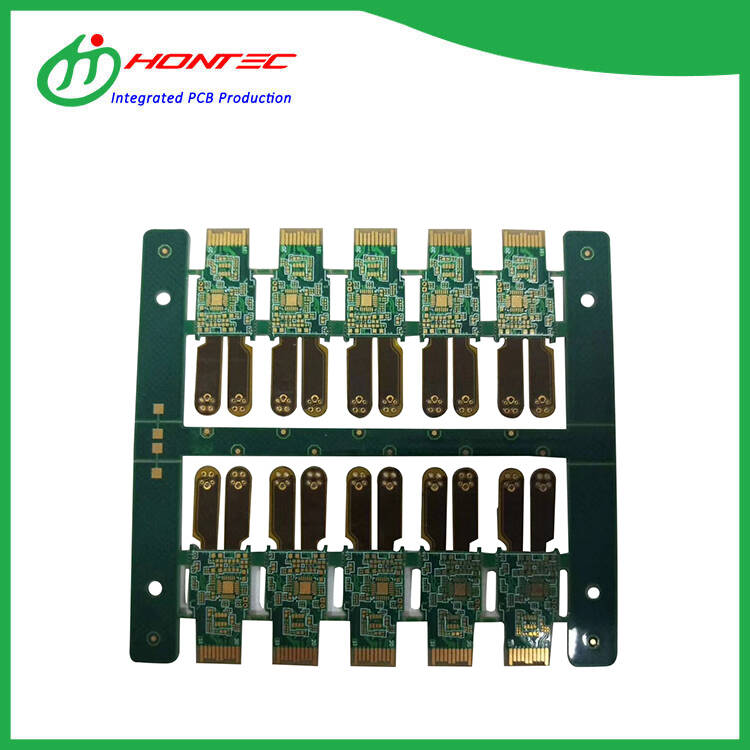

Оптоелектронна друкована плата — це друкована плата, розроблена для інтеграції оптичних компонентів, таких як світлодіоди, фотодіоди, лазерні пристрої або оптичні датчики, з електронними схемами. На відміну від звичайних друкованих плат, оптоелектронні друковані плати повинні керувати як цілісністю електричного сигналу, так і оптичними характеристиками, часто в компактних і термічно вимогливих середовищах.
Ці плати широко використовуються в системах зв’язку, промислових датчиках, автомобільній електроніці, медичних пристроях і передових споживчих товарах. HONTEC зосереджується на конструкціях оптоелектронних друкованих плат, які забезпечують стабільну передачу сигналу, точне оптичне вирівнювання та незмінні теплові характеристики.
Клієнти, які працюють з оптоелектронними друкованими платами, часто стикаються зі складними проблемами, які безпосередньо впливають на надійність продукту та час виходу на ринок.
Ці проблеми підкреслюють важливість інтегрованого дизайну, контрольованих виробничих процесів і досвідченої технічної підтримки.
Оптоелектронна друкована плата зазвичай складається з кількох функціональних шарів, кожен з яких призначений для підтримки певних вимог до продуктивності.
Правильна інтеграція цих елементів забезпечує як оптичну точність, так і електричну надійність протягом усього життєвого циклу продукту.
Вибір матеріалу відіграє вирішальну роль у продуктивності оптоелектронної друкованої плати. Неправильний матеріал може поставити під загрозу оптичну прозорість, термостабільність або довгострокову надійність.
HONTEC оцінює характеристики матеріалів на основі робочого середовища, оптичних вимог і очікуваного терміну служби, щоб забезпечити оптимізовані рішення.
Успішний дизайн оптоелектронної друкованої плати вимагає тісної координації між оптичними, електричними та механічними міркуваннями.
Добре спланована конструкція зменшує кількість повторних робіт, підвищує продуктивність і забезпечує стабільний оптичний вихід у реальних умовах.
Виробництво оптоелектронних друкованих плат вимагає суворого контролю процесу для підтримки узгодженості та точності.
HONTEC застосовує стандартизовані виробничі процедури та постійний моніторинг, щоб гарантувати, що кожна оптоелектронна друкована плата відповідає специфікаціям конструкції.
| Тип друкованої плати | Ключові характеристики | Основні переваги | Типове використання |
|---|---|---|---|
| Стандартна друкована плата | Тільки електричний дизайн | Низька вартість | Базова електроніка |
| Високошвидкісна друкована плата | Контрольований імпеданс | Стабільність сигналу | Передача даних |
| Оптоелектронна друкована плата | Оптична та електрична інтеграція | Точність і надійність | Оптичне сприйняття та передача |
Оптоелектронні рішення для друкованих плат підтримують широкий спектр передових застосувань.
Тестування надійності є важливим для перевірки ефективності оптоелектронної друкованої плати в реальних умовах експлуатації.
HONTEC реалізує багатоетапну перевірку та випробування для забезпечення незмінної якості та надійної роботи.
Чим оптоелектронна друкована плата відрізняється від стандартної друкованої плати?
Оптоелектронна друкована плата об’єднує оптичні компоненти та потребує точного вирівнювання, контролю температури та вибору матеріалу поза стандартними електричними конструкціями.
Чи можна налаштувати оптоелектронну друковану плату?
так Компонування, матеріали та структуру шарів можна налаштувати відповідно до оптичних та електричних вимог.
Як керується теплом в оптоелектронній друкованій платі?
Теплові отвори, підкладки з високою провідністю та оптимізоване розташування зазвичай використовуються для розсіювання тепла.
Чи підходить оптоелектронна друкована плата для масового виробництва?
Завдяки належному дизайну та контролю процесу оптоелектронна друкована плата підтримує як невеликі прототипи, так і великомасштабне виробництво.
Оптоелектронна друкована плата є важливою основою для сучасних систем, які покладаються на точну передачу світлового сигналу та електронне керування. Удосконалюючи складність конструкції, вибір матеріалів і точність виробництва, підприємства можуть досягти вищої надійності та кращої довгострокової продуктивності.
HONTECпропонує професійні оптоелектронні рішення для друкованих плат, адаптовані до складних вимог додатків. Якщо ви плануєте нову оптичну систему або бажаєте вдосконалити існуючі конструкції,зв'яжіться з намищоб обговорити ваші технічні потреби та дізнатися, як HONTEC може підтримати ваш проект за допомогою стабільного, високоякісного виробництва оптоелектронних друкованих плат.
